Can I run multiple actuators off of one switch?

Possibly, but you have to ensure that the switch you're using is rated for the combined load of the actuators you're going to control with it.

Can I use any of your actuators with a DPDT switch?

All of our product lines come in a S-Series and can be used with DPDT switch with the exception of our S20 and T20 stepper actuators.

What can I use as a power supply?

Any source of 12V (or 6V, depending on the actuator model you choose) DC power will do the trick. We sell power supplies here on our site that are ideal for use with our actuators.

Verkabelung eines Linearaktors mit einem DPDT Switch

Verkabelung Ihres Aktuators mit einem DPDT Switch

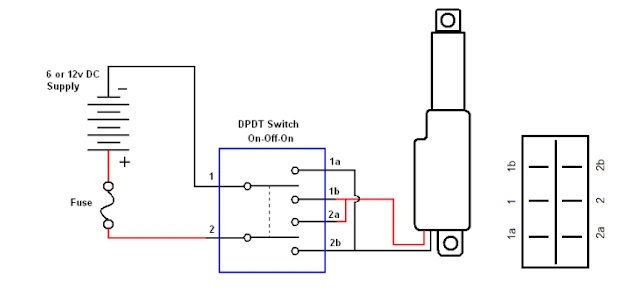

Wenn Sie einen Aktorschalter ausgewählt haben, der für Ihre Anwendung geeignet ist, können Sie damit beginnen, ihn mit Ihrem Aktor zu verdrahten. Die Verdrahtung eines Aktuators mit einem DPDT Schalter ist ziemlich einfach und wird Sie nur ein paar Minuten kosten. Befolgen Sie die nachstehenden Anweisungen genau, um sicherzustellen, dass Ihr Schalter richtig verkabelt ist. Nachfolgend finden Sie ein Diagramm, das Ihnen genau zeigt, wie Sie Ihren Aktuator an einen DPDT Wippschalter anschließen.

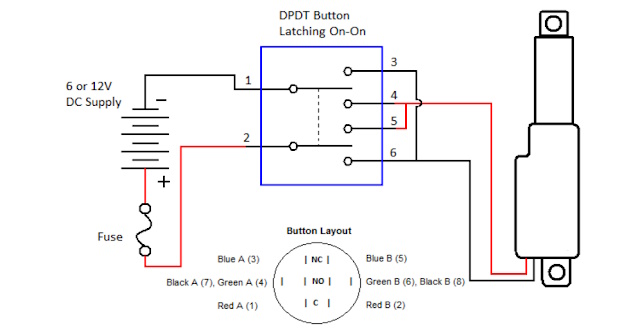

Wenn Sie sich für unseren beleuchteten Druckknopfschalter anstelle der Wippe entscheiden, ist die Verkabelung fast identisch. Die Anschlüsse haben andere Bezeichnungen und der Schalter ist rund statt rechteckig. Ich habe den Schaltplan für die Verkabelung des Druckknopfes unten eingefügt.

Fazit

Dies ist ein sehr kurzer Artikel, da es nicht viel zu tun gibt, wenn Sie einen Aktor mit einem DPDT Schalter verdrahten. Wenn Sie einen anderen Eingangstyp suchen, können Sie sicher sein, dass Actuonix eine Lösung für Sie hat. Wir haben eine Vielzahl von verschiedenen Eingabeoptionen für unsere Aktuatoren im Angebot, darunter:

RC Servo Steuerung
PLC-Steuerung (nur L12 I Serie)
PWM-Steuerung (P-Serie mit LAC-Karte)
0-3. 3V Steuerung (P-Serie mit LAC-Karte)
4-20 mA Steuerung (P-Serie mit LAC-Karte)

Wenn Sie weitere Fragen zu unseren Produkten haben, wenden Sie sich bitte an [email protected] für eine prompte antwort.

Häufige fragen

Kann ich mehrere Aktoren mit einem Schalter betreiben?

Möglicherweise, aber Sie müssen sicherstellen, dass der Schalter, den Sie verwenden, für die kombinierte Last der Aktoren, die Sie damit steuern wollen, ausgelegt ist.

Kann ich den Hub einstellen, wenn ich einen DPDT Schalter verwende?

Yes, this is possible by using an external limit switch kit.

Kann ich jeden Ihrer Aktuatoren mit einem DPDT Schalter verwenden?

Alle unsere Produktlinien gehören zur S-Serie und können mit DPDT verwendet werden, mit Ausnahme unserer S20- und T20 -Schrittaktoren.

Was kann ich als Stromquelle verwenden?

Jede Gleichstromquelle 12 V (oder 6 V, je nach dem von Ihnen gewählten Aktuatormodell) ist geeignet. Wir verkaufen hier auf unserer Website Netzteile, die ideal für die Verwendung mit unseren Aktuatoren sind.

Durchsuchen Sie Aktuatoren von Actuonix heute

Hopefully, this article has helped you better understand how to wire an actuator to a DPDT switch. View our collection of Aktuatoren nach Modell or industry today. As a leading manufacturer and innovator in the micro motion marketplace, Actuonix services companies big and small in a number of industries including aerospace, medical, robotics, and more. Get in touch with us today to submit an order or to submit an inquiry.
