Aktuator-Selektor-Tool
Scroll down below the products, for more detail on the various filter options.
We have a massive selection of micro linear actuators and linear servos. Given our extensive product offerings, we have added this product selection tool to the site to better help our clients search for the model that best suits them. Simply select the known requirements from the menu on the left, and the tool will automatically display only products that match the criteria you have selected.
Wir haben 7 verschiedene Antriebsfamilien. Diese decken ein breites Spektrum an Größen, Hublängen, Kräften, Geschwindigkeiten und Steuerungsmethoden ab. Wenn Sie nicht wissen, welche Familie Sie benötigen, gehen Sie zu den anderen Selektoren über.
Dies ist die Entfernung, die der Aktor bewegen kann. Bei unseren Stangenaktuatoren ist dies der Abstand zwischen der Aktuatorwelle und dem Körper des Aktuators. Bei den Track Aktuatoren ist dies der Abstand, um den der Schlitten auf der Schiene gleitet. Denken Sie daran, dass einige der Steuerungsoptionen in der Lage sein müssen, einen vollen Hub auszuführen. Wenn Sie zum Beispiel die Option -S(Endschalter) gewählt haben, darf die von Ihnen aufgebrachte Last nicht verhindern, dass der Aktuator einen vollen Hub ausführt. Wenn Sie hingegen die Option -R (interner Positionsregler) wählen, können Sie dem Antrieb befehlen, an einem beliebigen Punkt innerhalb des Hubs anzuhalten, so dass ein größerer Hubbereich für Ihre Anwendung geeignet ist.
Sie können ein höheres oder niedrigeres Übersetzungsverhältnis wählen, um die beste Balance zwischen Kraft und Geschwindigkeit für Ihre Anwendung zu finden. Konsultieren Sie die Belastungsdiagramme im Datenblatt, um das beste Übersetzungsverhältnis zu finden, oder gehen Sie zu den anderen Selektoren über.
Dies ist die Nennspannung des Aktuators. Wählen Sie die Spannung entsprechend der Ihnen zur Verfügung stehenden Stromversorgung oder Batterie. Vergewissern Sie sich, dass Ihre Stromversorgung über genügend Kapazität verfügt, um den Antrieb zu betreiben. Eine grobe Prüfung besteht darin, sich den Stillstandsstrom des Aktuators anzusehen und sicherzustellen, dass Ihre Stromversorgung diesen Wert liefern kann.

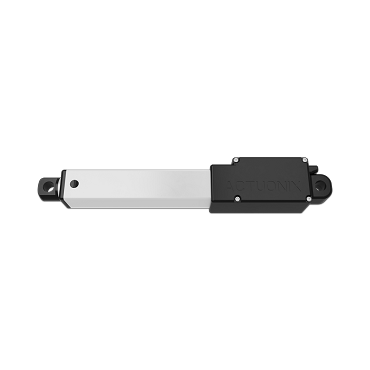

I-Series models feature an on-board software-based digital micro-controller. The controller is non programmable and will configure itself for one of 4 input modes depending on which leads are plugged in on power up. Available input modes are: RC servo, 0-5v, 4-20mA or PWM.

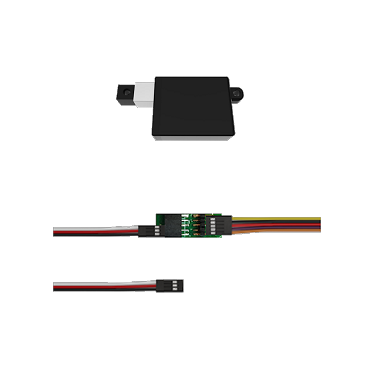

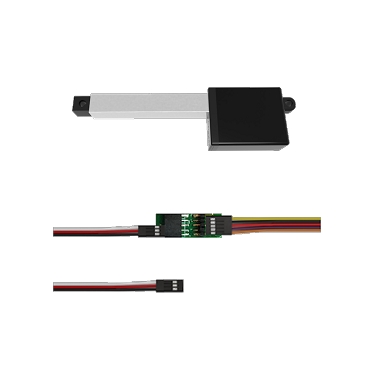

R-Series models feature a standard hobby-type remote-control digital servo interface (CMOS logic) and are plug and play compatible with most RC receivers. These units can also be operated by most microcontroller systems, including Arduino via the Arduino servo library.

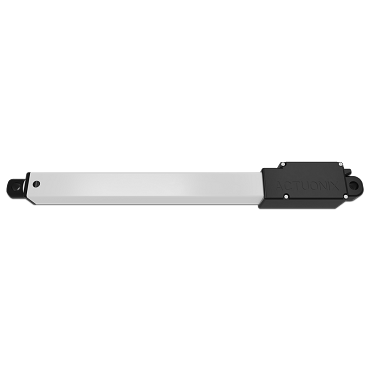

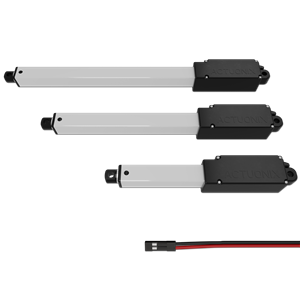

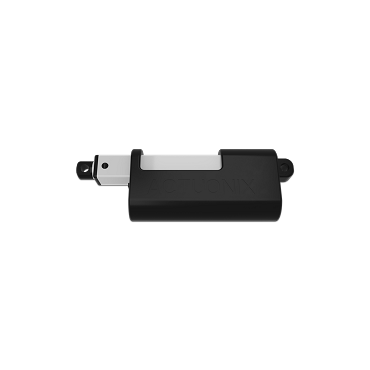

S-Series models have end-limit switches that will turn the unit off if it runs to it's end limit. These units are operated by reversing polarity on the actuator’s two leads. These can be run with a DPDT switch, relay or brushed DC motor controller.

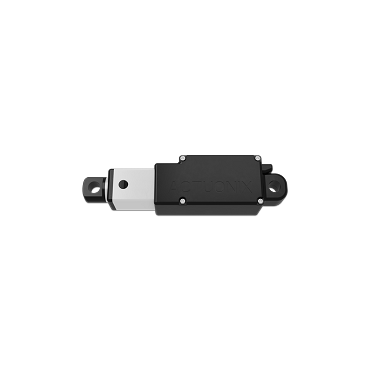

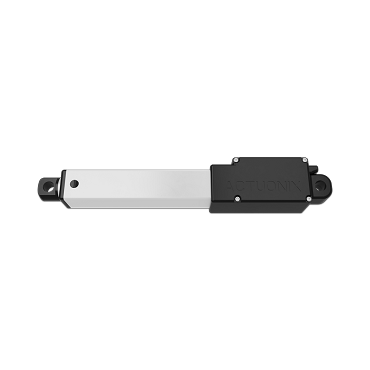

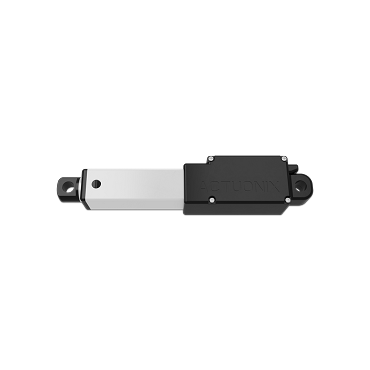

P-Series models have no built-in controller, but do provide an analog position feedback signal that can be input to an external controller. The P-Series can be used with our Linear Actuator Control Board (LAC) which allows you to control them with USB (via our Configuration Utility Software), 0-5v, 4-20mA, RC Servo or PWM. On board adjustment of speed, sensitivity, stroke limits, as well as stall protection are available via the LAC.

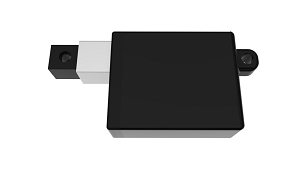

ST-Series models have no built in controller, but are compatible with a wide array of stepper motor drivers and controllers. The Tic-T825 stepper controller is compatible with all our stepper motor based actuators.
B-Series models provide direct access to the motor wires, no limit switches, no feedback, and no internal controller. This option can refer to brushed dc or stepper motor based actuators.
Dies ist der Abstand zwischen den Montagebohrungen, wenn der Aktuator vollständig eingefahren ist. Addieren Sie die Länge des Hubs zur geschlossenen Länge, um die vollständig ausgefahrene "offene Länge" zu erhalten. Beachten Sie, dass es bei Aktuatoren mit Schiene keine offene Länge gibt, da sich der Schlitten zwischen den Befestigungspunkten hin und her bewegt, anstatt dass sich der Befestigungspunkt der Welle nach innen und außen bewegt.
Dies ist die Kraft, die benötigt wird, um einen unmotorisierten Aktor manuell zu bewegen. Es ist besonders wichtig, dass Sie sicherstellen, dass Ihre maximale Last unter diesem Wert liegt, wenn Sie den Endschaltertyp -S gewählt haben. Kräfte oberhalb dieses Wertes setzen den Endschalter außer Gefecht, wodurch der Motor schnell ein- und ausgeschaltet wird, bis der Motor ausfällt oder die Stromversorgung unterbrochen wird. Ein gewisser Spielraum wird empfohlen, um einen zuverlässigen Betrieb der Endschalter zu gewährleisten.
Dies ist die durchschnittliche maximale Last, die der Aktuator über einen vollen Hub schieben oder ziehen kann. Der Betrieb mit dieser Last wird nicht empfohlen, da sich die Lebensdauer des Antriebs erheblich verkürzen kann.
Dies ist die maximale Geschwindigkeit des Aktuators. Bei den meisten unserer Aktuatoren ist die Geschwindigkeit von der Last abhängig. Sehen Sie sich die Lastkurven im Datenblatt an, um festzustellen, ob die Geschwindigkeit bei einer bestimmten Last Ihren Anforderungen entspricht.
Für die meisten Anwendungen ist dies ein guter Wert, den Sie bei der Auswahl der Getriebeübersetzung berücksichtigen sollten. Um die Lebensdauer des Aktuators zu verlängern, wählen Sie ein Übersetzungsverhältnis, bei dem die durchschnittlich aufgebrachte Last bei diesem Wert oder darunter liegt.
Dies ist das Gewicht des Aktuators selbst. Dies schließt keine der Muttern, Schrauben oder anderen optionalen Montageteile aus dem mitgelieferten Zubehörsatz ein.
Dies ist ein Vergleichswert, der dabei hilft, Optionen für eine längere Lebensdauer der Aktuatoren zu identifizieren. Die Standardlebensdauer bezieht sich auf alle unsere Aktuatoren mit Gleichstrommotor, während die verlängerte Lebensdauer sich auf alle unsere Aktuatoren mit bürstenlosem/schrittmotorischem Antrieb bezieht. Hinweis: Wenn das Getriebe vor dem Motor ausfällt, kann ein Wechsel zum P16/T16 Planetengetriebe oder zum S20 (ohne Getriebe) die Lebensdauer des Antriebs weiter erhöhen.
Vorrätige Aktuatoren werden in der Regel innerhalb von 1-2 Werktagen geliefert. Nicht vorrätige Aktuatoren werden in der Regel innerhalb von 1-2 Wochen geliefert. Wenn es sich um eine dringende Bestellung handelt, wenden Sie sich an den Vertrieb, um zu erfahren, ob unser Produktionsteam die Bestellung beschleunigen kann. Der Vertrieb kann auch die Vorlaufzeit für größere Bestellungen angeben.
