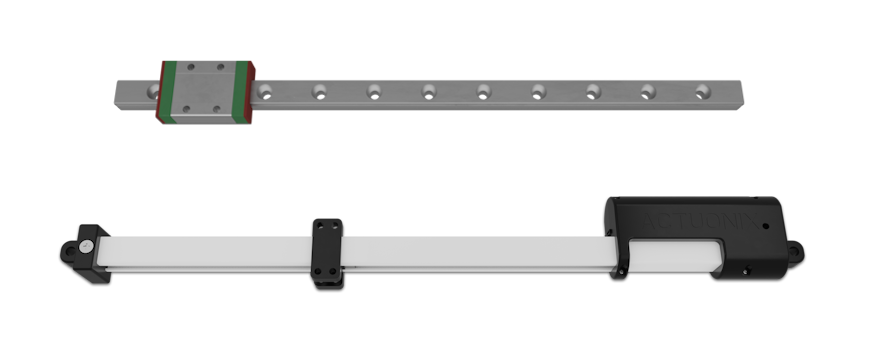

Die Wahl zwischen einer Kombination aus Gleitschiene/Antrieb und einem Schienenantrieb hängt stark von Ihren spezifischen Designanforderungen ab. Beide bieten lineare Bewegung in kompakten Formfaktoren, aber die richtige Wahl hängt von den Montageanforderungen, der Hublänge, der Geschwindigkeit und der Lastabwicklung ab.
Verstehen von Kombinationen aus Schiebeführung und Aktuator
Eine Schiebeführung, die mit einem linearen Aktuator kombiniert wird, ermöglicht eine lineare Bewegung mit zusätzlicher Unterstützung und Stabilität. Der Aktuator treibt die Last an, während die Führung sie entlang einer festen Bahn führt, wodurch Spiel und seitliche Belastung reduziert werden. Diese Kombination ist ideal für Anwendungen, die eine hohe Wiederholgenauigkeit und Steifigkeit erfordern, insbesondere wenn die Last nicht anderswo im System unterstützt wird.
Schiebeführungen sind mechanische Komponenten – in der Regel aus Aluminium mit Innenlagern – die die Bewegung auf eine einzige Achse beschränken. Wenn sie mit einem stabförmigen mikro-linearen Aktuator wie dem Actuonix P16 oder L12 kombiniert werden, bilden sie eine umfassendere Bewegungslösung mit hervorragender Widerstandsfähigkeit gegen Biege- oder Drehkräfte.
Wann Sie eine Kombination aus Gleitschiene und Aktuator verwenden sollten
Verwenden Sie eine Kombination aus Gleitschiene und Aktuator, wenn Ihre Anwendung Unterstützung über die gesamte Hublänge hinweg benötigt oder wenn die Last nicht andersweitig geführt wird. Diese Konfiguration zeichnet sich in Präzisionsumgebungen aus, in denen eine außerachsige Belastung ansonsten zu einem Ausfall oder Blockieren des Aktuators führen würde.
Wichtige Vorteile:
- Bessere Unterstützung für exzentrische oder freitragende Lasten
- Anpassbare Hublängen
- Potenziell längere Lebensdauer des Aktuators, da der Aktuator nur die Last bewegt, aber nicht stützt.
- Kompatibel mit einer Reihe von Actuonix-Aktuatoren
- Ideal für leichte Automatisierungs-, Roboter- und Pick-and-Place-Anwendungen
Wann wird ein {Track Actuator} verwendet (z. B. Actuonix T16)
Schienenaktuatoren wie die Serie Actuonix T16 vereinen den Antriebsmechanismus und die Gleitschiene in einer einzigen Baugruppe. Die Last gleitet entlang der Länge der Einheit ohne eine sich erstreckende Stange, wodurch die Hublänge kompakt und eigenständig bleibt. Diese Aktuatoren sind oft einfacher zu montieren, insbesondere in beengten oder geschlossenen Räumen.
Sie bieten von sich aus nur begrenzten Widerstand gegen außerachsige Kräfte, aber für viele Anwendungen – insbesondere dort, wo die Last von außen unterstützt wird – bieten sie eine einfachere Alternative mit geringerem Profil zu einer Kombination aus Schiene und Aktuator.
Wichtige Vorteile:
- Selbstständiger Hub innerhalb des Aktuatorgehäuses
- Ideal für Anwendungen mit begrenztem Platzangebot
- Vereinfachte Installation – keine externen Führungskomponenten erforderlich
- Hervorragend für Gehäuse, Schränke und eingebettete Designs geeignet
Nebeneinander Vergleich
| FEATURE | Schienensystem + Aktuator | {Track Actuator} |
|---|---|---|
| Montagekomplexität | Erfordert Ausrichtung von Schiene und Aktuator | Kompakt und eigenständig |
| Off-Axis Load Unterstützung | AUSGEZEICHNET | Begrenzt |
| Raumnutzungseffizienz | Größerer Fußabdruck | Ideal für enge Räume |
| Einfache Integration | Benötigt zwei Komponenten | Installation eines einzigen Geräts |
Die richtige Wahl treffen
Letztendlich hängt die Entscheidung zwischen einer Kombination aus Gleitschiene und Aktuator oder einem Gleitaktuator von den spezifischen Anforderungen Ihrer Anwendung ab. Wenn Sie zusätzliche Stabilität und Lastabstützung benötigen, insbesondere bei seitlichen Belastungen, könnte eine Kombination aus Gleitschiene und Aktuator die beste Lösung sein. Wenn der Platz knapp ist und die Last bereits abgestützt ist, bietet ein Gleitaktuator eine sauberere und kompaktere Lösung. Beide Optionen sind zuverlässig und vielseitig – die richtige Wahl bedeutet, Ihre mechanischen Einschränkungen und Designziele zu bewerten.
{FAQ}: Gleitschienen vs. Gleitaktuatoren
Kann ich einen Schienenantrieb ohne externe Führung verwenden?
Ja, Schienenantriebe sind eigenständig und benötigen in der Regel keine externe Führung. Wenn Ihre Anwendung jedoch hohe außerachsige Kräfte beinhaltet, kann es vorteilhaft sein, die Last zusätzlich zum Schienenantrieb mit einer Gleitschiene zu unterstützen.
Welche Option ist besser für ein kompaktes Gehäuse?
Schienenantriebe sind in der Regel besser für kompakte Räume geeignet, da der volle Hub innerhalb des Gehäuses enthalten ist.
Was ist haltbarer?
Die Haltbarkeit hängt von der Anwendung ab. Schienenführungen bieten oft eine bessere Verschleißverteilung und Steifigkeit, während Schienensteuerungen in abgedichteten oder geschützten Umgebungen hervorragende Leistungen erbringen.
